城市供熱系統是由熱源、熱網、熱用戶(工業印染廠、室內采暖等)組成的龐大、封閉、復雜的循環系統。隨著城市供熱管網建設的高速發展，由單一熱源到多熱源，管網規模和設備數量不斷擴大，熱用戶急劇增長。如何有效管理城市供熱系統的設施設備，提高熱網運行效率，節約能源，滿足用戶需求成為擺在城市供熱部門面前急需解決的問題。

要保證供熱質量，必須具備兩個重要前提，一是要保證系統內有相應的壓力。二是要保證系統內水介質的適當溫度和流量。只有保證這兩個重要前提，才具備保證供熱質量的條件。這就需要對供熱管網進行監控和管理。

監控系統構成：整個系統分為1個中心站和N個分站，中心站設在供熱調度中心，中心站的數傳電臺通過EIA-232串口與上位機相連；各分站分別設在各主要供熱管道換熱站上，分站數傳電臺（模塊）與RTU終端直接相連，可采集溫度、壓力、流量等各種數據和控制供熱管網測量點及供熱源控制端的運行。

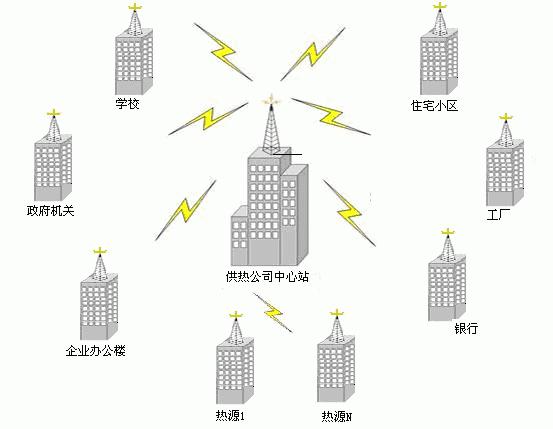

系統框圖如下：

中心站數傳電臺用EIA-232串口與上位機相聯，對各分站進行實時監控和管理

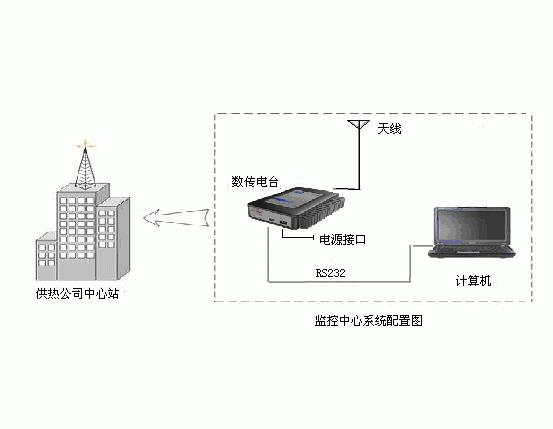

框圖如下：

各分站在換熱站采用數傳電臺與RTU相連，采集溫度、壓力、流量等實時數據并根據中心站指令對各采集點進行有效控制。

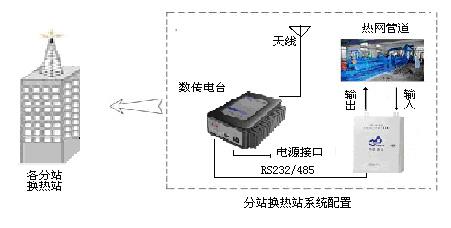

框圖如下：

解決方案分析

系統由中心站和從站組成。主站負責監控和管理，從站采用RTU模塊實現數據采集、存儲、控制及上傳。

從站利用RTU模塊對換熱站的溫度、壓力、流量、水泵的電流、溫度、啟停狀態等信號進行采集及處理，數據通過數傳電臺傳送到中心站，同時接受中心站傳來的命令對換熱站水泵、調節閥等進行控制。該系統可以對換熱站進行實時自動監控，操作人員在主站可以看到各換熱站的各項數據，并對換熱站進行控制，實現換熱站無人值守。

主站采用PC計算機，計算機EIA-232串口和數傳電臺相連，主站向從站發送數據，并接收從站發來的數據。主站接收從站傳來的各自信號，處理后顯示輸出，如果有異常情況發生，可進行聲音報警，提醒操作人員采取措施，防止事故發生。系統有在線組態功能，根據整個熱力系統的狀況，自動對各從機在線組態，控制整個系統自動運行。主機可自動生成各種報表，并設有值班檢查功能及定時打印、隨機打印功能，實現對整個熱力系統自動化管理。

系統優勢

1. 熱網監控系統解決了熱網運行失調現象，實現了熱網平衡運行，大大提高了供熱效果。

2. 起到了節能降耗的作用，熱力站根據室外溫度的變化，自動調節供水溫度，從而最大程度地節約了能耗，提高了供熱的服務質量。

3. 熱網監控中心的數據與現場數據基本保持同步，這是以往熱網運行中投入多大的人力及物力都不可能實現的。

4. 避免了偷汽、漏汽現象，由于24小時在線運行，杜絕了用戶偷汽的想法，現場計量出現故障可以在最短的時間內發現，并將故障時間記錄備案。避免計量方面的損失。

5. 通過仿真系統對熱網進行水力、熱力計算，熱網的控制運行分析，使熱網達到最優化運行。利用故障診斷、能損分析了解管網保溫、阻力損失情況，設備的使用效率，使熱網的管損達到最小值，以達到最經濟運行。通過歷史數據和實時數據的比較，分析管網是否存在泄露，設備是否需要維修，以達到最安全運行。

結語：集中供熱是國家大力推廣的節能和環保措施，換熱站是連接供熱站和用戶極為重要的環節，其工作安全性、可靠性直接影響供熱質量。數傳電臺作為工業控制領域傳統的數據傳輸設備，很好的解決了用戶換熱站分散不易管理的缺點，而且利用數傳電臺一對多組網時，不但解決了從站分散的缺點還降低了其單位成本，是一種實時、可靠、經濟的選擇。
