——GD150VH-E是工作于150MHz頻段的高速數傳電臺，空中速率為9600和19200bps。大多應用于無線數據采集與控制系統的主站和遠距離從站，大數據量傳輸?shù)膽?yīng)用也常選用該電臺。本型號產品有25W高功率配置（GD150VH-E25）和8W中功率配置（GD150VH-E8）。

? 散熱性能優良，適用于主站或大功率從站，以及大數據量發送；

? 通過設置軟件設定發射功率，提供5級可設置功率；

? 采用溫補頻率基準源，確保高穩定收發頻率；

? 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；

? 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；

? 采用頻率合成技術，通過設置軟件方便地設置頻率；

? 提供多種數據接口配置，方便連接各種外部設備進行數據傳輸；

? 透明數據傳輸，支持點對點、點對多點、靈活組網；

? 兼容話音傳輸，方便實現通話；

? 可選配手持通話器配件，直接對講，方便工程施工；

? 工業級產品設計，溫度范圍寬。

◆ 總體技術指標

_頻率范圍	_136～150MHz，150～170MHz
_數字調制方式	_GMSK或4-FSK
_信道傳輸速率	_9600/19200bps可選
_信道間隔	_25KHz
_頻率穩定度	_±2.0ppm （-40～+70℃）
_信道總數	_60 / 16 （出廠默認配置為16）
_數據接口	_EIA-232，EIA-485，TTL
_數據接口模式	_異步數據傳輸
_接口數據結構	_1位起始位+8位數據+停止位 _或 1位起始位+8位數據+1位校驗位+停止位 _其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 _默認1位停止位，可通過計算機設置為2位
_數據接口速率	_60信道：38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置 _16信道：19200/9600/4800/2400bps，可通過計算機設置
_額定電源電壓	_直流12V（11～14V）
_電源消耗電流	_25W滿功率發射時 ＜5.0A @ 12V  （高功率配置機型） _8W滿功率發射時 ＜1.7A@ 12V   （中功率配置機型） _接收時電流＜120mA _待機時電流＜90mA
_天線阻抗	_50Ω

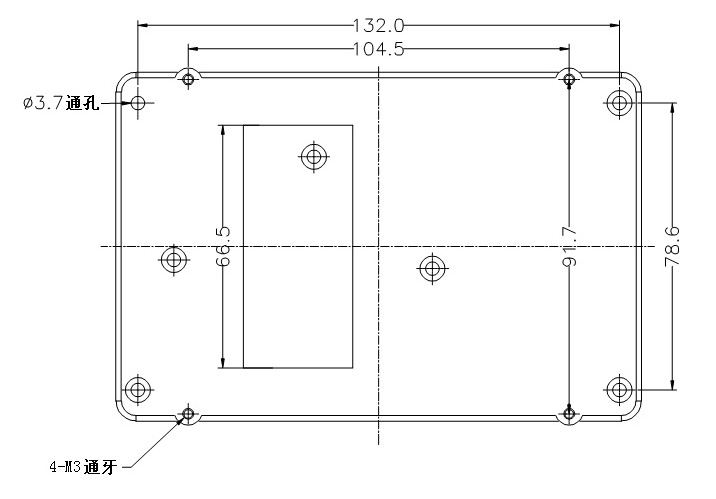

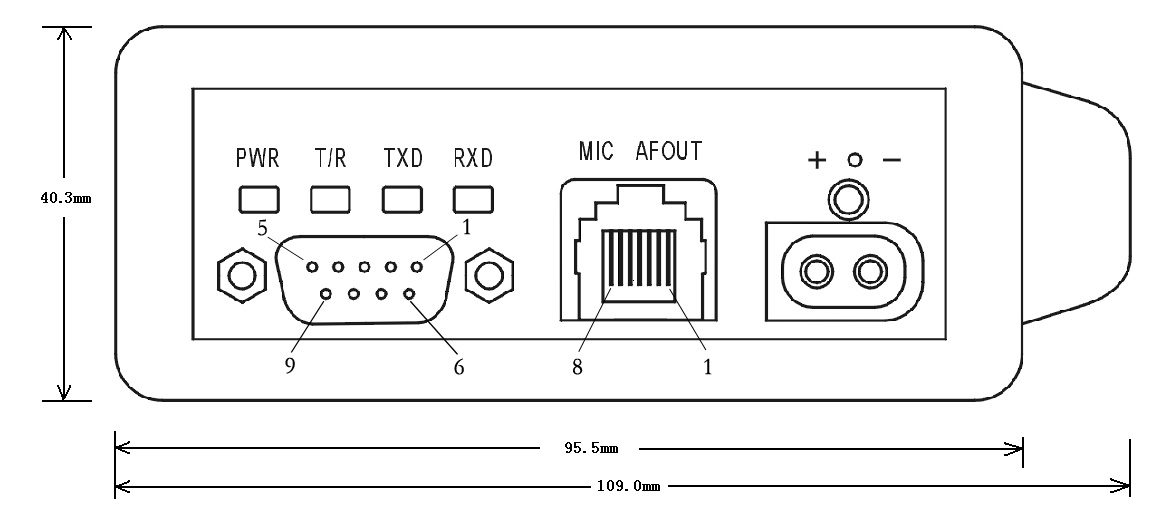

_體積	_長×寬×高＝145mm×109mm×41mm

◆ 接收機主要技術指標

_接收靈敏度	_≤0.2μV（12dB信納比）
_鄰道選擇性	_≥70dB
_互調抑制	_≥65dB
_雜散響應抑制	_≥70dB
_接收失真	_≤3%
_最大音頻輸出	_≥0.5W @ 8Ω

◆ 發射機主要技術指標

_發射功率	_GD150VH-E25高功率配置型—25W，可軟件設置為25W 、20、15W、10W、5W _GD150VH-E8中功率配置型—8W，可軟件設置為8W 、6W、4W、2W、1W
_最大頻偏	_5KHz
_鄰道功率	_≤-70dB
_雜散射頻分量	_≤-70dB
_調制失真	_≤2.5％

◆ 測試程序1【串口調試助手V22.rar】

中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。

◆ 測試程序2【串口調試軟件sscom32.rar】

中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。

◆ 測試程序3【串口測試軟件PCommPro20.rar】

英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。

◆ 標準配置

電源線

232串口線（僅232接口電臺）

485串口線（僅485接口電臺）

◆ 選配

天線

饋線

避雷器/轉接線

開關電源

手持通話器

寫頻器

接口轉換器
