GD400H
產品類型：中低速數傳電臺
型號：GD400H
信道速率：4800/2400/1200bps
發射功率：高25W / 中8W
工作頻率：400～470MHz
體積：14.5×10.9×4.1cm
- 產品概述和特點
- 技術參數

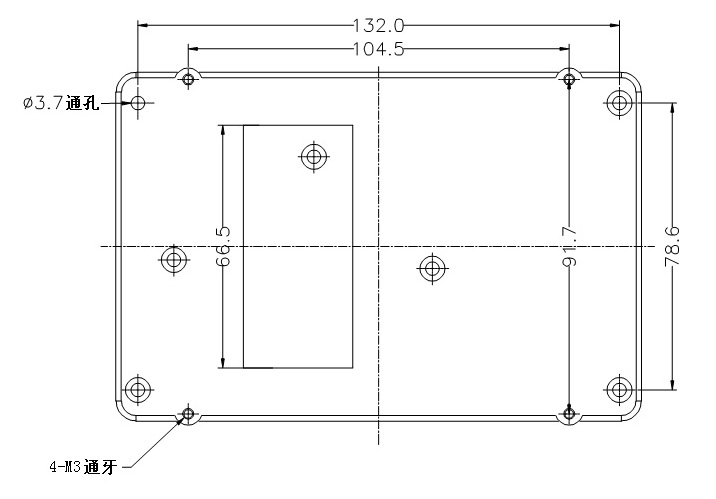

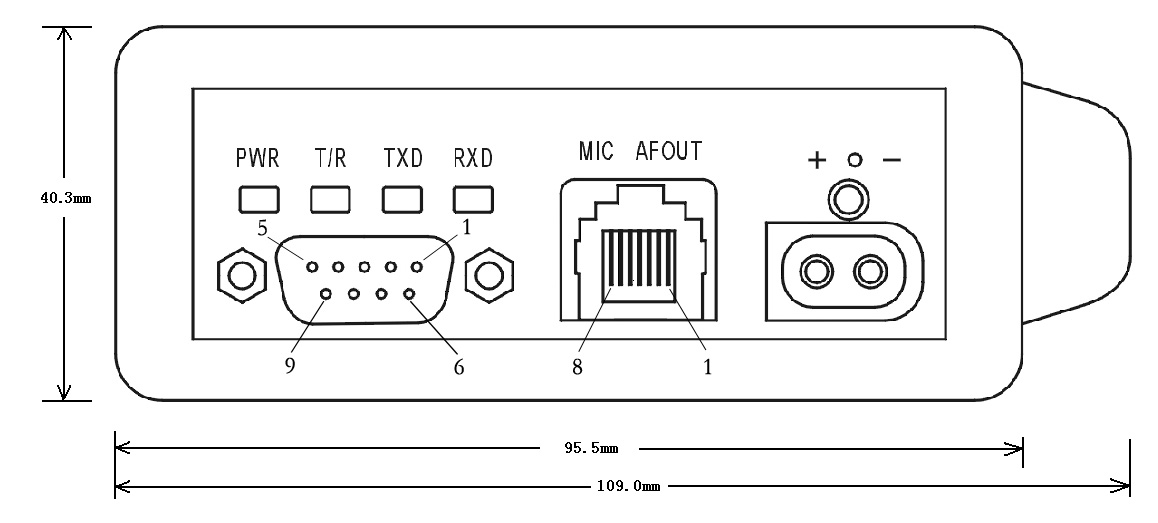

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
——GD400H是工作于400MHz頻段的中低速數傳電臺，空中速率可設置為4800、2400或1200bps。大多應用于無線數據采集與控制系統的主站和遠距離從站，傳輸數據較頻繁或一次傳輸數據較多的應用也常選用該電臺。本型號產品有25W高功率配置（GD400H-25）和8W中功率配置（GD400H-8）。
● 散熱性能優良，適用于主站或大功率從站，以及大數據量發送；
● 通過設置軟件設定發射功率，提供5級可設置功率；
● 采用溫補頻率基準源，確保高穩定收發頻率；
● 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；
● 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；
● 采用頻率合成技術，通過設置軟件方便地設置頻率；
● 提供多種數據接口配置，方便連接各種外部設備進行數據傳輸；
● 透明數據傳輸，支持點對點、點對多點、靈活組網；
● 兼容話音傳輸，方便實現通話；
● 可選配手持通話器配件，直接對講，方便工程施工；
● 工業級產品設計，溫度范圍寬。
◆ 總體技術指標
| -頻率范圍 | -400～430MHz，450～470MHz |
| -數字調制方式 | -MSK |
| -信道傳輸速率 | -4800/2400/1200bps可設置 |
| -信道間隔 | -25KHz |
| -頻率穩定度 | -±2.0ppm （-40～+70℃） |
| -信道總數 | -60 / 16 （出廠默認配置為16） |
| -數據接口 | -EIA-232，EIA-485，TTL |
| -數據接口模式 | -異步數據傳輸 |
| -接口數據結構 |
-1位起始位+8位數據+停止位 -或 1位起始位+8位數據+1位校驗位+停止位 -其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 -默認1位停止位，可通過計算機設置為2位 |
| -數據接口速率 |
-60信道：38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置 -16信道：9600/4800/2400/1200bps，可通過計算機設置 |
| -額定電源電壓 | -直流12V（11～14V） |
| -電源消耗電流 |
-25W滿功率發射時 ＜5.5A @ 12V （高功率配置機型） -8W滿功率發射時 ＜1.9A @ 12V （中功率配置機型） -接收時電流＜100mA -待機時電流＜85mA |
| -天線阻抗 | -50Ω |
| -體積 |
-長×寬×高＝145mm×109mm×41mm |
◆ 接收機主要技術指標
| -接收靈敏度 | -≤0.2μV（12dB信納比） |
| -鄰道選擇性 | -≥70dB |
| -互調抑制 | -≥65dB |
| -雜散響應抑制 | -≥70dB |
| -接收失真 | -≤3% |
| -最大音頻輸出 | -≥0.5W @ 8Ω |
| -發射功率 |
-GD400H-25高功率配置型—25W，可軟件設置為25W 、20、15W、10W、5W -GD400H-8中功率配置型—8W，可軟件設置為8W 、6W、4W、2W、1W |
| -最大頻偏 | -5KHz |
| -鄰道功率 | -≤-70dB |
| -雜散射頻分量 | -≤-70dB |
| -調制失真 | -≤2.5％ |
◆ 測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆ 測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆ 測試程序3【串口測試軟件PCommPro20.rar】
英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
|
|
型號 |
工作頻段 |
信道速率 |
發射功率 |
尺寸 |
|
本型號 |
GD400H |
400～470MHz |
4800/2400/1200bps |
25W / 8W |
14.5×10.9×4.1cm |
|
類似型號 |
400～470MHz |
4800/2400/1200bps |
7.5W / 1.5W |
12.5×7.6×3.4cm |
|
|
400～470MHz |
9600/19200bps |
25W / 8W |
14.5×10.9×4.1cm |
||
|
223～235MHz |
4800/2400/1200bps |
25W / 8W |
14.5×10.9×4.1cm |
||
|
223～235MHz |
4800/2400/1200bps |
25W |
13.6×14.0×4.4cm |
||
|
136～174MHz |
4800/2400/1200bps |
25W / 8W |
14.5×10.9×4.1cm |
