產品類型：中繼電臺
型號：GD230DUP
工作頻率：223～235MHz
速率類型：高速/中低速 可選
發射功率：25 / 10 / 8W 可選
體積：34×48×15cm（壁掛型）
- 產品概述和特點
- 技術參數

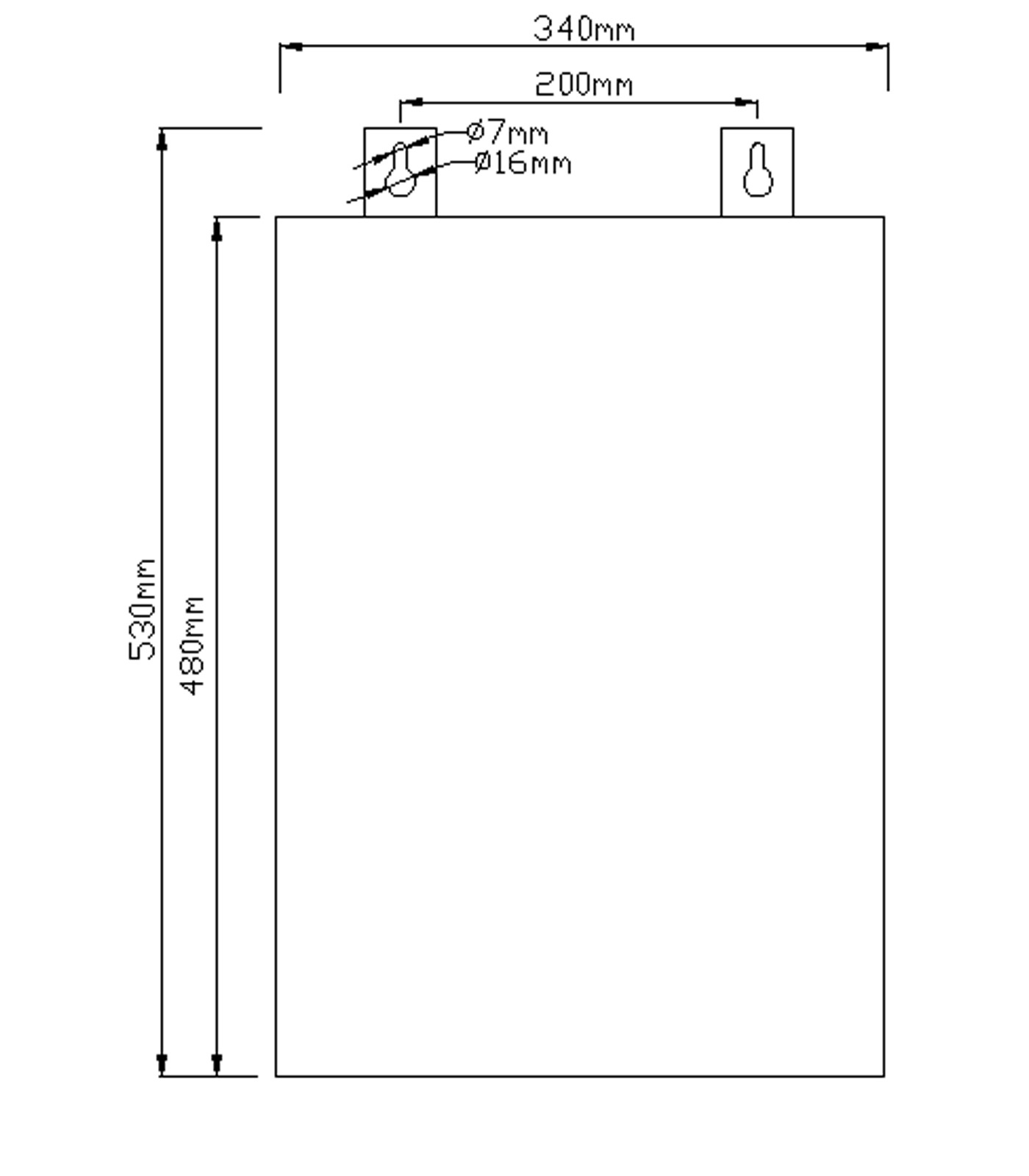

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
___GD230DUP是工作于230MHz頻段的中繼電臺，用于擴展和延伸無線數據傳輸系統的覆蓋范圍。空中速率可配置為19200、9600、4800、2400或1200bps，發射功率可配置為42dBm、或37dBm，外形結構可配置為室外壁掛型或19英寸標準機柜3U型，供電方式可配置為DC 12V或交流220V。中繼協議可配置為全中繼或選擇性中繼。
? 支持雙向中繼；
? 多種功率配置便于優化系統；
? 室外機可選擇壁掛式結構，便于室外安裝；
? 室內型可選擇19英寸標準機柜3U型，便于在機柜中進行二次集成；
? 中繼協議可軟件設置為全中繼或選擇性中繼；
? 常規中繼通常設置為全中繼；
? 選擇性中繼常用于電池或太陽能供電等對省電要求高的應用；
? 安裝調試非常簡便；
? 采用溫補頻率基準源，確保高穩定收發頻率；
? 兼容話音傳輸，方便實現通話；
? 工業級產品設計，溫度范圍寬。
◆ 總體技術指標
| -頻率范圍 | -223～235MHz |
| -收發頻率間隔 | -7MHz |
| -收發隔離度 | -≥70dB |
| -數字調制方式 | -GMSK、MSK或4-FSK |
| -信道傳輸速率 | -19200、9600、4800、2400、1200bps可選 |
| -信道間隔 | 25KHz |
| -頻率穩定度 | -±2.0ppm （-40～+70℃） |
| -信道總數 | -60 / 16 （出廠默認配置為16） |
| -額定電源電壓 | -直流12V（11～14V）或 交流100～240V |
| -電源消耗電流 |
-42dBm配置滿功率中繼時＜5.0A @ 12V （高功率配置機型） -37dBm配置滿功率中繼時＜1.8A @ 12V （中功率配置機型） -待機時電流＜180mA |
| -天線阻抗 | -50Ω |
| -體積 |
-長×寬×高＝340×480×150mm（壁掛式） -19英寸標準機箱3U（機柜式） |
◆ 接收機主要技術指標
| -接收靈敏度 | -≤0.25μV（12dB信納比） |
| -鄰道選擇性 | -≥70dB |
| -互調抑制 | -≥65dB |
| -雜散響應抑制 | -≥70dB |
| -接收失真 | -≤3% |
| -最大音頻輸出 | -≥0.5W @ 8Ω |
◆ 發射機主要技術指標
| -發射功率 |
-高功率配置型42dBm，可軟件設置5級功率 -中功率配置型37dBm，可軟件設置5級功率 |
| -最大頻偏 | -5KHz |
| -鄰道功率 | -≤-70dB |
| -雜散射頻分量 | -≤-70dB |
| -調制失真 | -≤2.5％ |
◆ 測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆ 測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆ 測試程序3【串口測試軟件PCommPro20.rar】
英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
