GD230BC
產品型號：GD230BC
產品類型：數傳/圖傳電臺
可配攝像頭：模擬或串口攝像頭
發射功率：10W
工作頻率：223～235MHz
體積：12.5×7.6×3.4cm
- 產品概述和特點
- 技術參數

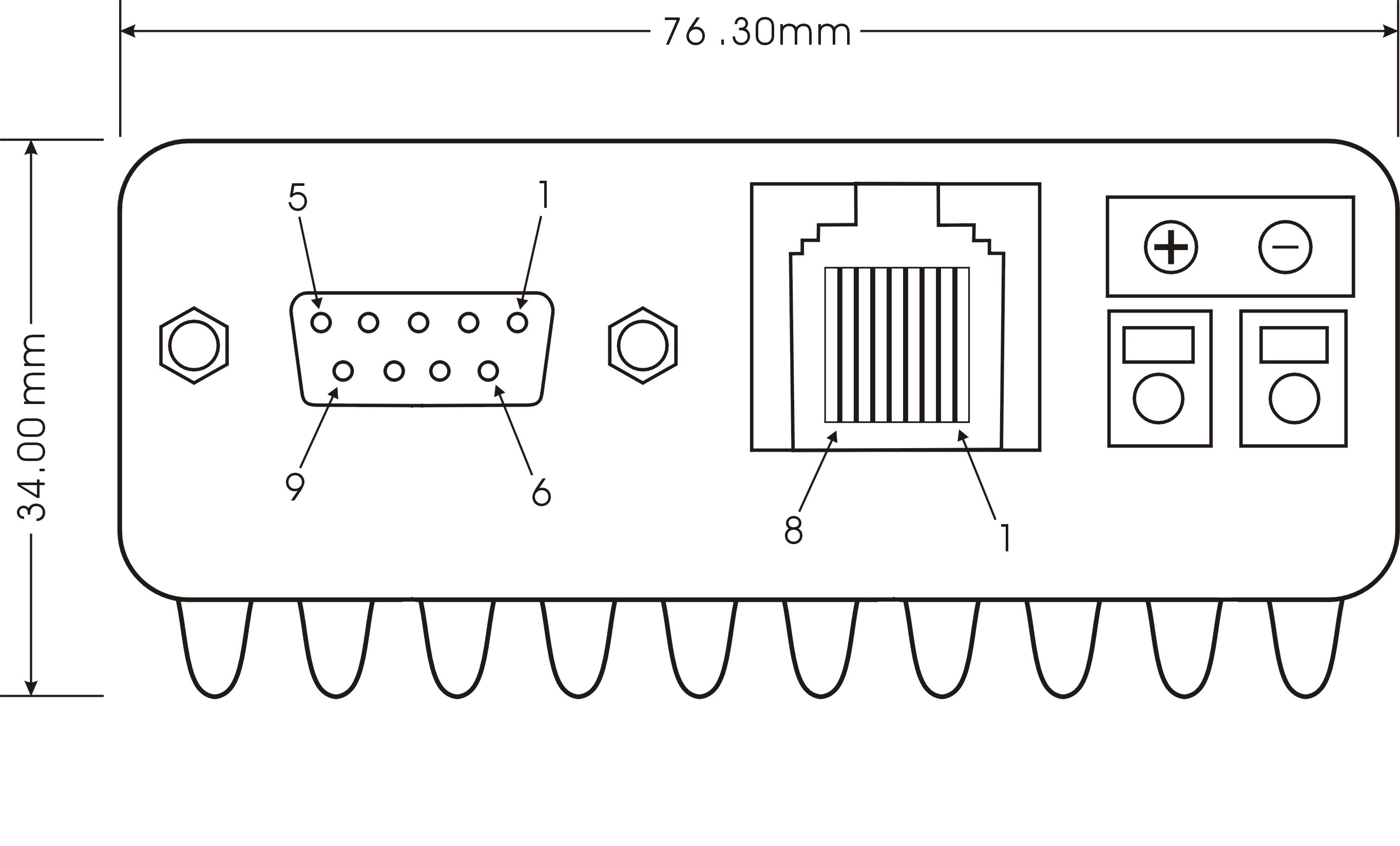

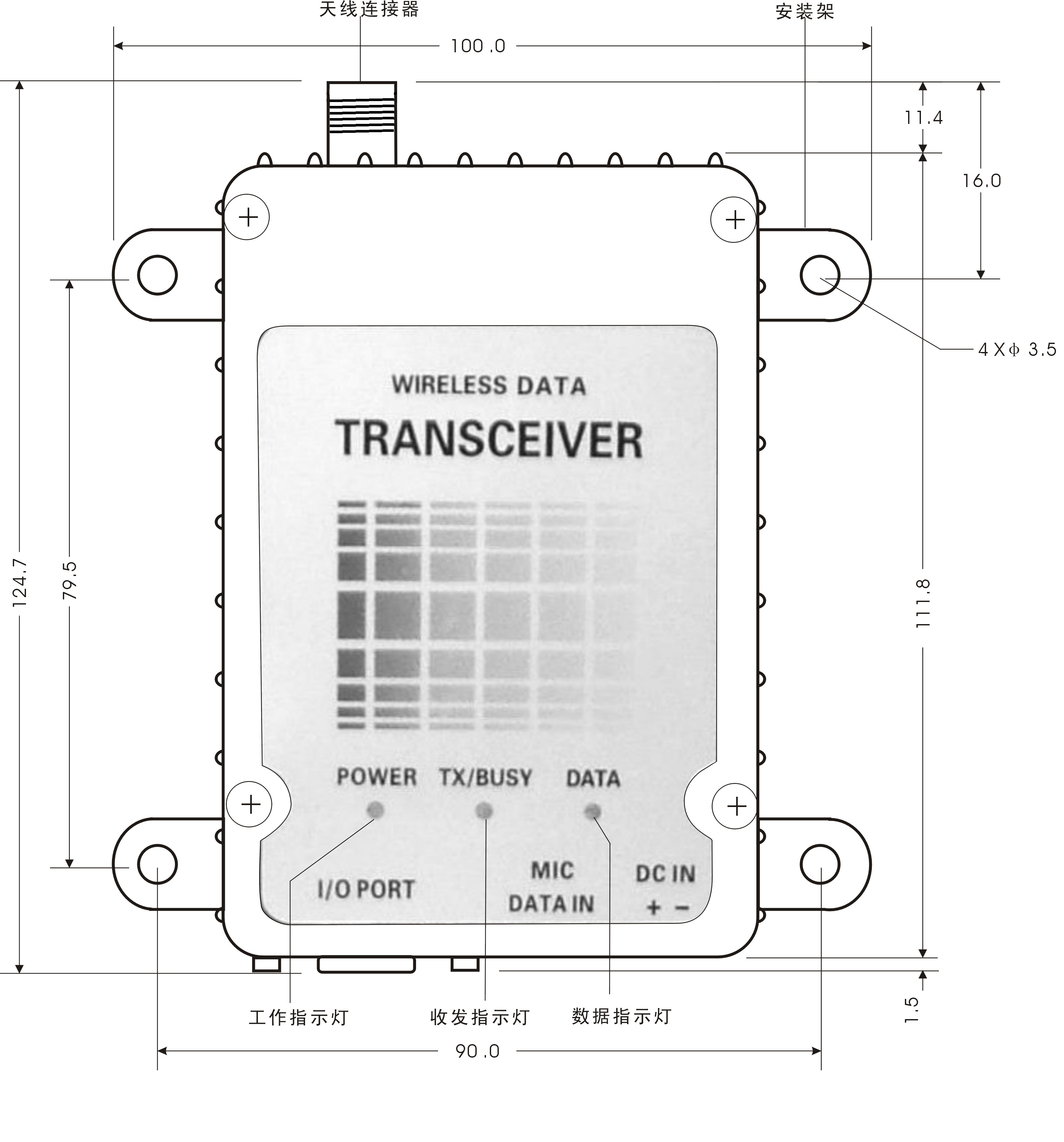

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
___GD230BC是工作于230MHz頻段的高速數傳/圖傳電臺，可傳輸數據、即時照片和話音，空中速率為9600和19200bps。GD230BC外接模擬攝像機，圖片分辨率為352×288。本型號產品有10W中功率配置（GD230BC-10）和1.5W小功率配置（GD230BC-1.5）。
? 支持?jǐn)?shù)據、圖片和話音傳輸；
? 支持最多250個圖片采集地址；
? 通過設置軟件設定發射功率，提供5級可設置功率；
? 采用溫補頻率基準源，確保高穩定收發頻率；
? 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；
? 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；
? 采用頻率合成技術，通過設置軟件方便地設置頻率；
? 兼容話音傳輸，方便實現通話；
? 可選配手持通話器配件，直接對講，方便工程施工；
? 工業級產品設計，溫度范圍寬。
◆ 總體技術指標
| -圖像壓縮格式 | -JPG |
| -圖像分辨率 | -352x288 |
| -支持圖像分站地址數 | -250 |
| -頻率范圍 | -223～235MHz |
| -數字調制方式 | -GMSK或4-FSK |
| -信道傳輸速率 | -9600/19200bps可選 |
| -信道間隔 | -25KHz |
| -頻率穩定度 | -±2.0ppm （-40～+70℃） |
| -信道總數 | -60 |
| -數據接口 | -EIA-232，EIA-485，TTL |
| -數據接口模式 | -異步數據傳輸 |
| -接口數據結構 |
-1位起始位+8位數據+1位停止位 -或 1位起始位+8位數據+1位校驗位+1位停止位 -其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 |
| -數據接口速率 | -38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置 |
| -額定電源電壓 | -直流12V（11～14V） |
| -電源消耗電流 |
-中功率配置機型10W滿功率發射時＜2.0A @ 12V -低功率配置機型1.5W滿功率發射時＜0.9A @ 12V -接收時電流＜170mA -待機時電流＜150mA |
| -天線阻抗 | -50Ω |
| -體積 | -長×寬×高＝125mm×76mm×34mm |
◆ 接收機主要技術指標
| -接收靈敏度 | -≤0.2μV（12dB信納比） |
| -鄰道選擇性 | -≥70dB |
| -互調抑制 | -≥65dB |
| -雜散響應抑制 | -≥70dB |
| -接收失真 | -≤3% |
| -最大音頻輸出 | -≥0.5W @ 8Ω |
| -發射功率 |
-GD230BC-10中功率配置型—10W，可軟件設置為10W、7.5W、5W、2.5W、1W -GD230BC-1.5低功率配置型—1.5W，可軟件設置為1.5W 、1W、0.6W、0.3W、0.1W |
| -最大頻偏 | -5KHz |
| -鄰道功率 | -≤-70dB |
| -雜散射頻分量 | -≤-70dB |
| -調制失真 | -≤2.5％ |
◆ 測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆ 測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆ 測試程序3【串口測試軟件PCommPro20.rar】
英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
◆ 標準配置
◆ 選配
|
|
型號 |
工作頻段 |
設備類型 |
發射功率 |
尺寸 |
|
本型號 |
GD230BC |
223～235MHz |
數傳/圖傳（單分辨率） |
10W / 1.5W |
12.5×7.6×3.4cm |
|
類似型號 |
223～235MHz |
數傳/圖傳（多/單分辨率） |
25W / 8W |
14.5×10.9×4.1 cm |
|
|
223～235MHz |
數傳 |
25W / 8W |
14.5×10.9×4.1 cm |
||
|
223～235MHz |
數傳 |
10W / 1.5W |
12.5×7.6×3.4cm |
||
|
223～235MHz |
數傳 |
25W |
13.6×14.0×4.4 cm |
||
|
400～470MHz |
數傳/圖傳（單分辨率） |
7.5W / 1.5W |
14.5×10.9×4.1 cm |
||
|
136～174MHz |
數傳/圖傳（單分辨率） |
10W / 1.5W |
14.5×10.9×4.1 cm |
