多機通信數傳電臺
產品型號：GD230BN/GD230VN
產品類型：多機通信數傳電臺
串口數據位：9位
信道速率：4800/2400/1200bps
發射功率：高25/中10/中8W
工作頻率：223～235MHz
- 產品概述和特點
- 技術參數

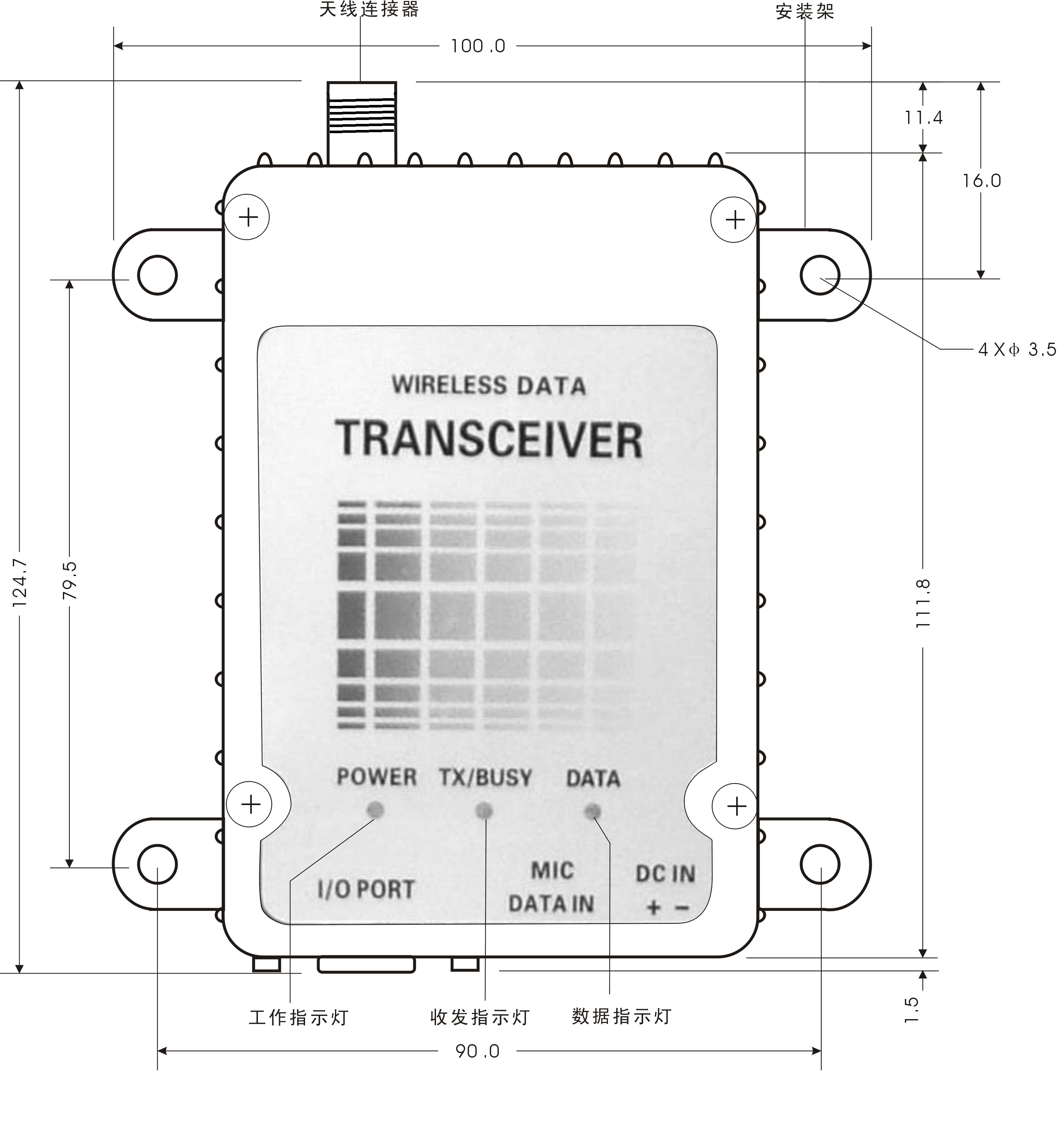

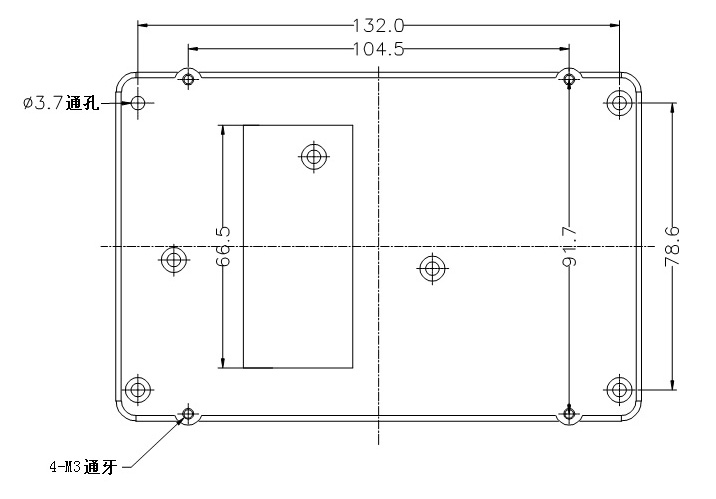

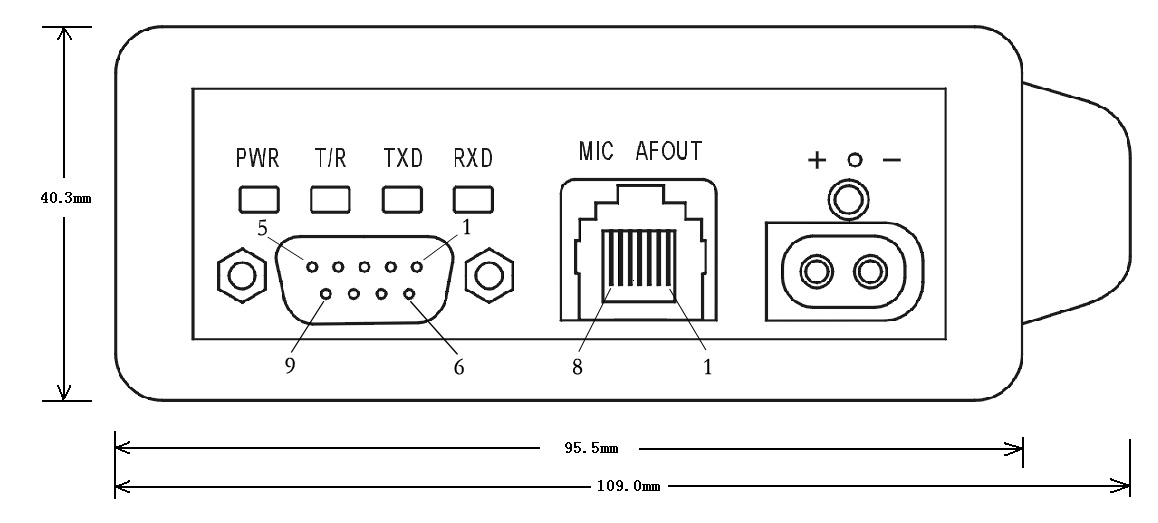

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
——GD230BN和GD230VN是工作于230MHz頻段的中低速數傳電臺，可以支持MCU的多機通信功能，除傳輸8位數據內容之外，還傳輸?shù)?位數據表示該字節代表地址還是數據。空中速率可設置為4800、2400或1200bps。本系列產品包括GD230VN和GD230BN二個型號，其中GD230VN提供25W高功率配置（GD230VN-25）和8W中功率配置（GD230VN-8），GD230BN提供10W中功率配置（GD230BN-10）和1.5W小功率配置（GD230BN-1.5）。
? 每字節9位數據透明傳輸，其中第9位可作為MCU多機通信的地址/數據標識位；
? 通過設置軟件設定發射功率，提供5級可設置功率；
? 采用溫補頻率基準源，確保高穩定收發頻率；
? 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；
? 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；
? 采用頻率合成技術，通過設置軟件方便地設置頻率；
? 提供多種數據接口配置，方便連接各種外部設備進行數據傳輸；
? 兼容話音傳輸，方便實現通話；
? 可選配手持通話器配件，直接對講，方便工程施工；
? 工業級產品設計，溫度范圍寬。
◆ 總體技術指標
| _頻率范圍 | _223～235MHz |
| _數字調制方式 | _MSK |
| _信道傳輸速率 | _4800/2400/1200bps可設置 |
| _信道間隔 | _25KHz |
| _頻率穩定度 | _±2.0ppm （-40～+70℃） |
| _信道總數 | _60 / 16 （出廠默認配置為16） |
| _數據接口 | _EIA-232，EIA-485，TTL |
| _數據接口模式 | _異步數據傳輸 |
| _接口數據結構 |
_1位起始位+9位數據+停止位
_默認1位停止位，可通過計算機設置為2位 |
| _數據接口速率 |
_60信道：38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置
_16信道：9600/4800/2400/1200bps，可通過計算機設置 |
| _額定電源電壓 | _直流12V（11～14V） |
| _電源消耗電流 |
_25W高功率配置機型滿功率發射時 ＜5.0A @ 12V
_10W中功率配置機型滿功率發射時 ＜1.8A @ 12V _8W中功率配置機型滿功率發射時 ＜1.8A @ 12V _1.5W低功率配置機型滿功率發射時 ＜0.7A @ 12V _接收時電流＜100mA _待機時電流＜85mA |
| _天線阻抗 | _50Ω |
| _體積 |
_GD230VN — 長×寬×高＝145mm×109mm×41mm
_GD230BN — 長×寬×高＝125mm×76mm×34mm |
| _接收靈敏度 | _≤0.2μV（12dB信納比） |
| _鄰道選擇性 | _≥70dB |
| _互調抑制 | _≥65dB |
| _雜散響應抑制 | _≥70dB |
| _接收失真 | _≤3% |
| _最大音頻輸出 | _≥0.5W @ 8Ω |
◆ 發射機主要技術指標
| _發射功率 |
_GD230VN-25高功率配置型—25W，可軟件設置為25W 、20W、15W、10W、5W
_GD230VN-8 中功率配置型—8W，可軟件設置為8W 、6W、4W、2W、1W _GD230BN-10中功率配置型—10W，可軟件設置為10W 、7.5W、5W、2.5W、1W _GD230BN-1.5低功率配置型—1.5W，可軟件設置為1.5W 、1W、0.6W、0.3W、0.1W |
| _最大頻偏 | _5KHz |
| _鄰道功率 | _≤-70dB |
| _雜散射頻分量 | _≤-70dB |
| _調制失真 | _≤2.5％ |
◆ 測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆ 測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆ 測試程序3【串口測試軟件PCommPro20.rar】 英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
