具休眠功能數傳電臺
產品型號：GD230BS等7個型號
產品類型：具休眠功能數傳電臺
休眠時電流：<3mA @ 12V
信道速率：4800/2400/1200bps
發射功率：高25/中10/中8W
工作頻率：230 / 400 / 150 MHz
- 產品概述和特點
- 技術參數

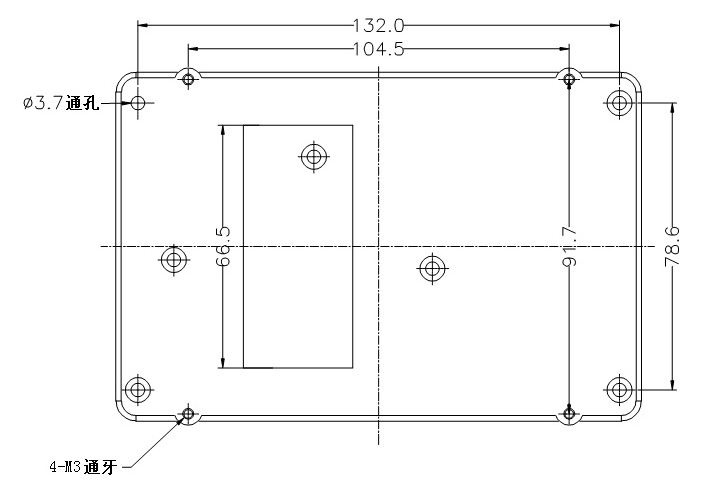

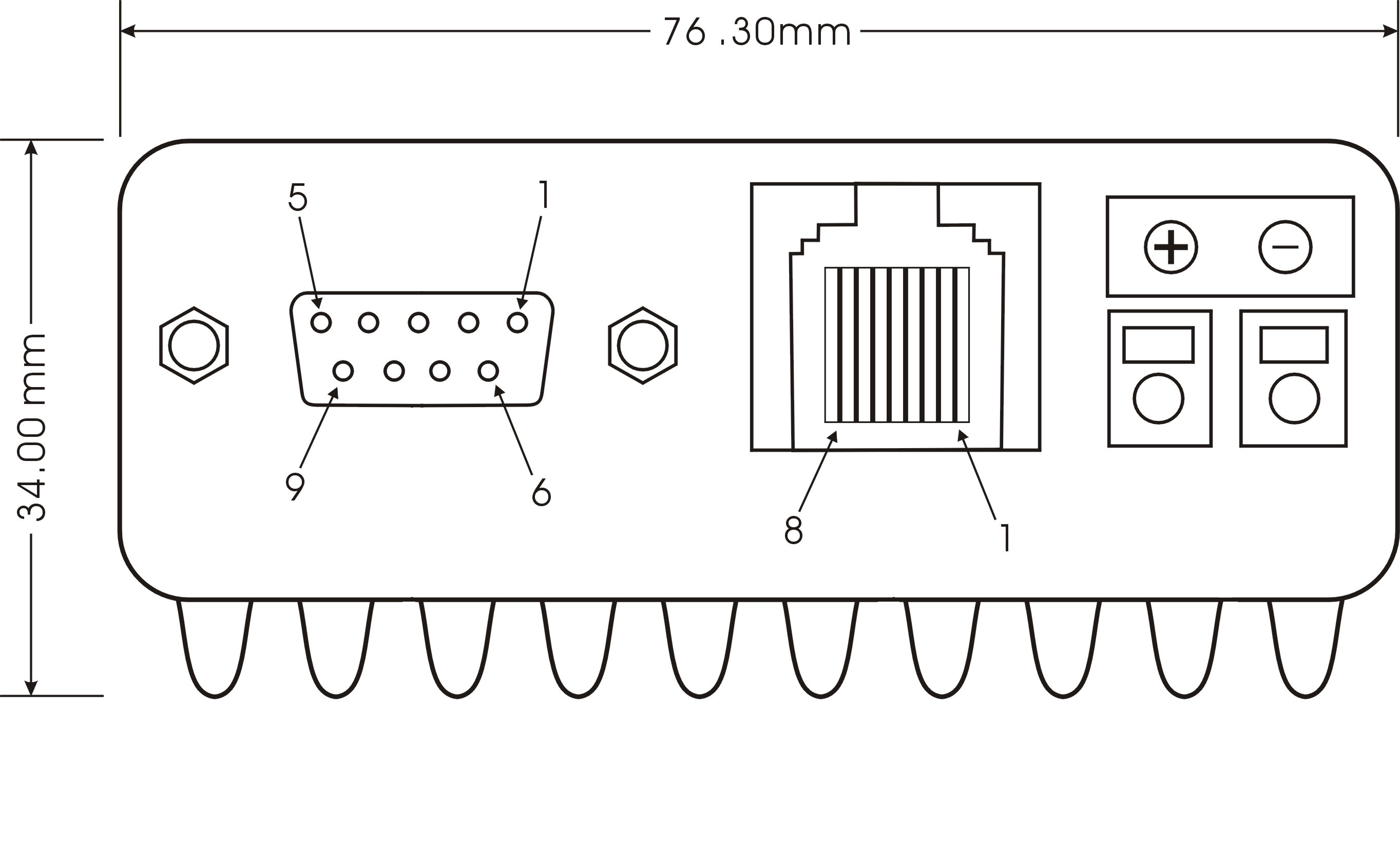

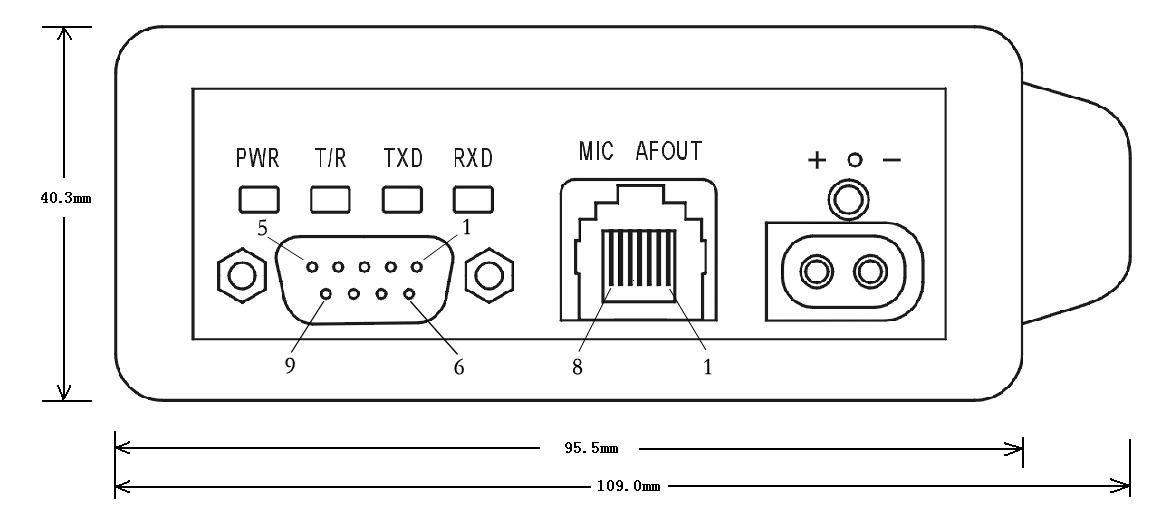

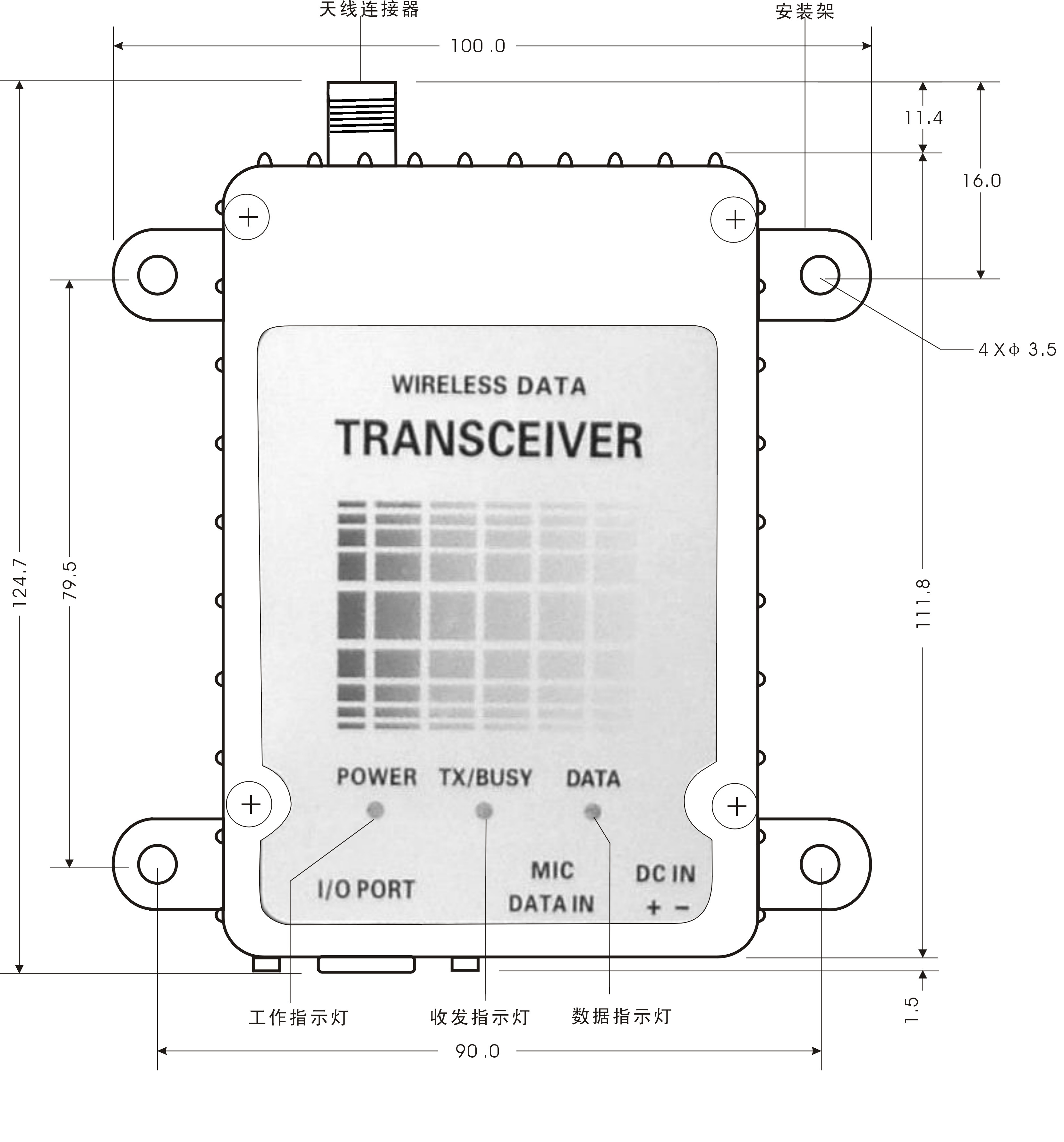

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
——該系列數傳電臺具有休眠功能，休眠時電流消耗低于3mA。通過輸入控制信號切換工作與休眠狀態，處于休眠狀態時停止接收和發送數據和話音。該系列數傳電臺的空中速率可設置為4800、2400或1200bps。
? 外部輸入控制信號切換電臺的工作/休眠狀態；
? 休眠電流低至3mA；
? 喚醒時間小于150ms；
? 通過設置軟件設定發射功率，提供5級可設置功率；
? 采用溫補頻率基準源，確保高穩定收發頻率；
? 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；
? 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；
? 采用頻率合成技術，通過設置軟件方便地設置頻率；
? 提供多種數據接口配置，方便連接各種外部設備進行數據傳輸；
? 兼容話音傳輸，方便實現通話；
? 可選配手持通話器配件，直接對講，方便工程施工；
? 工業級產品設計，溫度范圍寬。
|
型號 |
頻率范圍 |
發射輸出功率 |
最大發射電流 |
體積 |
|
GD230BS |
223～235MHz |
10W / 1.5W |
1.8A / 0.7A @12V |
12.5×7.6×3.4cm |
|
GD230VS |
223～235MHz |
25W / 8W |
5.0A / 1.8A @12V |
14.5×10.9×4.1cm |
|
GD230CS |
223～235MHz |
25W |
5.0A / 1.8A @12V |
13.6×14.0×4.4 cm |
|
GD400BS |
400～470MHz |
7.5W / 1.5W |
2.0A / 0.9A @12V |
12.5×7.6×3.4cm |
|
GD400VS |
400～470MHz |
25W / 8W |
5.5A / 2.0A @12V |
14.5×10.9×4.1cm |
|
GD150BS |
136～174MHz |
10W / 1.5W |
1.8A / 0.7A @12V |
12.5×7.6×3.4cm |
|
GD150VS |
136～174MHz |
25W / 8W |
5.0A / 1.8A @12V |
14.5×10.9×4.1cm |
| _頻率范圍 | _參見上表 |
| _數字調制方式 | _MSK |
| _信道傳輸速率 | _4800/2400/1200bps可設置 |
| _信道間隔 | _25KHz |
| _頻率穩定度 | _±2.0ppm （-40～+70℃） |
| _信道總數 | _60 |
| _數據接口 | _EIA-232，EIA-485，TTL |
| _數據接口模式 | _異步數據傳輸 |
| _接口數據結構 |
_1位起始位+8位數據+停止位
_或 1位起始位+8位數據+1位校驗位+停止位 _其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 _停止位默認為1位，可通過計算機設置為2位 |
| _數據接口速率 | _38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置 |
| _額定電源電壓 | _直流12V（11～14V） |
| _電源消耗電流 |
_發射電流參見上表
_接收時電流＜100mA _待機時電流＜85mA _休眠電流＜3mA |
| _休眠時喚醒時間 | _＜150ms |
| _天線阻抗 | _50Ω |
| _體積 | _參見上表 |
| _接收靈敏度 | _≤0.2μV（12dB信納比） |
| _鄰道選擇性 | _≥70dB |
| _互調抑制 | _≥65dB |
| _雜散響應抑制 | _≥70dB |
| _接收失真 | _≤3% |
| _最大音頻輸出 | _≥0.5W @ 8Ω |
| _發射功率 |
_參見上表
_其中最大功率為25W電臺的發射功率可軟件設置為25W 、20W、15W、10W、5W _最大功率為10W電臺的發射功率可軟件設置為10W 、7.5W、5W、2.5W、1W _最大功率為10W電臺的發射功率可軟件設置為8W 、6W、4W、2W、1W _最大功率為1.5W電臺的發射功率可軟件設置為1.5W 、1W、0.6W、0.3W、0.1W |
| _最大頻偏 | _5KHz |
| _鄰道功率 | _≤-70dB |
| _雜散射頻分量 | _≤-70dB |
| _調制失真 | _≤2.5％ |
◆ 測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆ 測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆ 測試程序3【串口測試軟件PCommPro20.rar】
英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
