GD230BH
產品類型：高速數傳電臺
型號：GD230BH
信道速率：9600 / 19200bps
發射功率：10W
工作頻率：223～235MHz
體積：12.5×7.6×3.4cm
- 產品概述和特點
- 技術參數

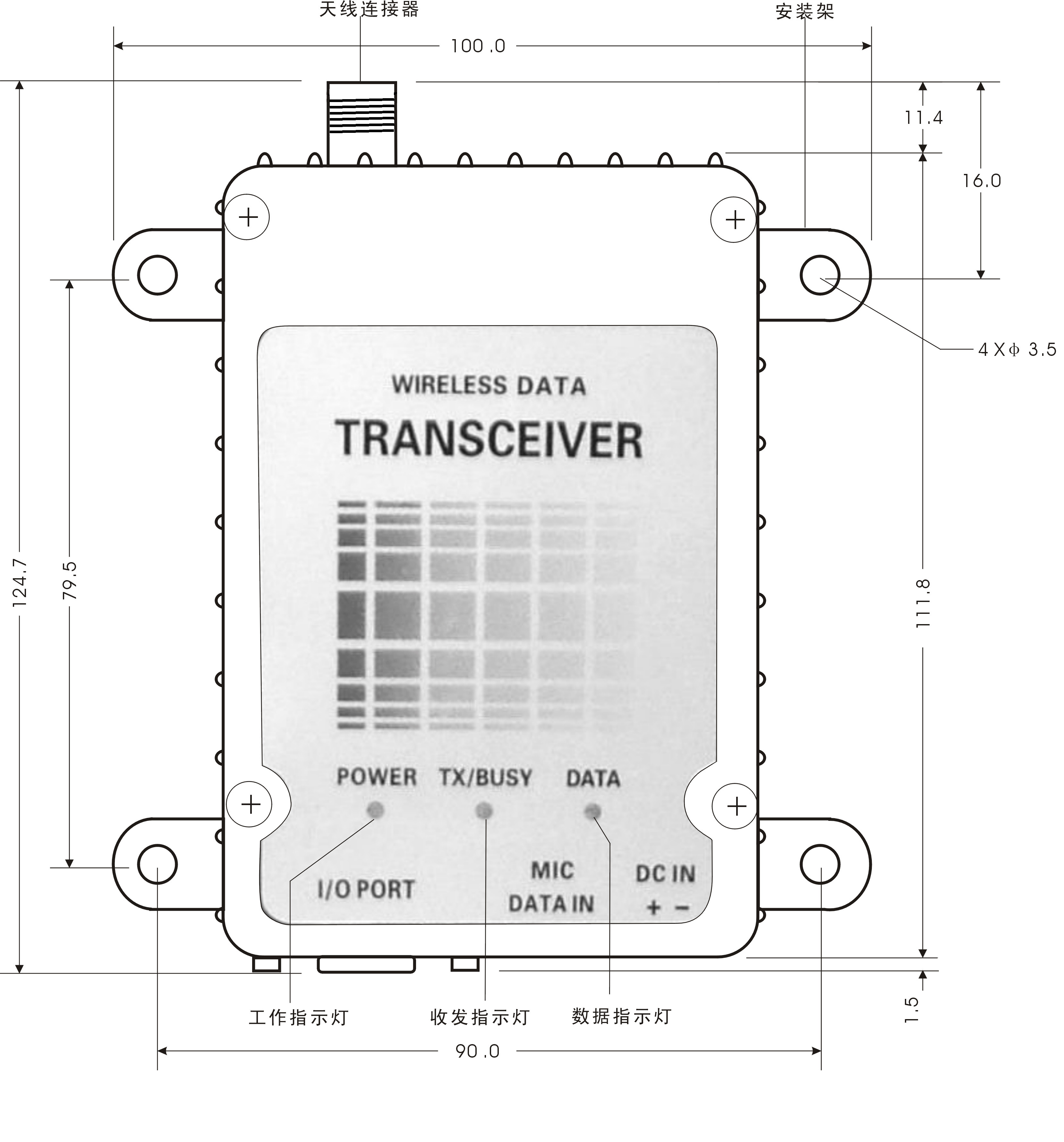

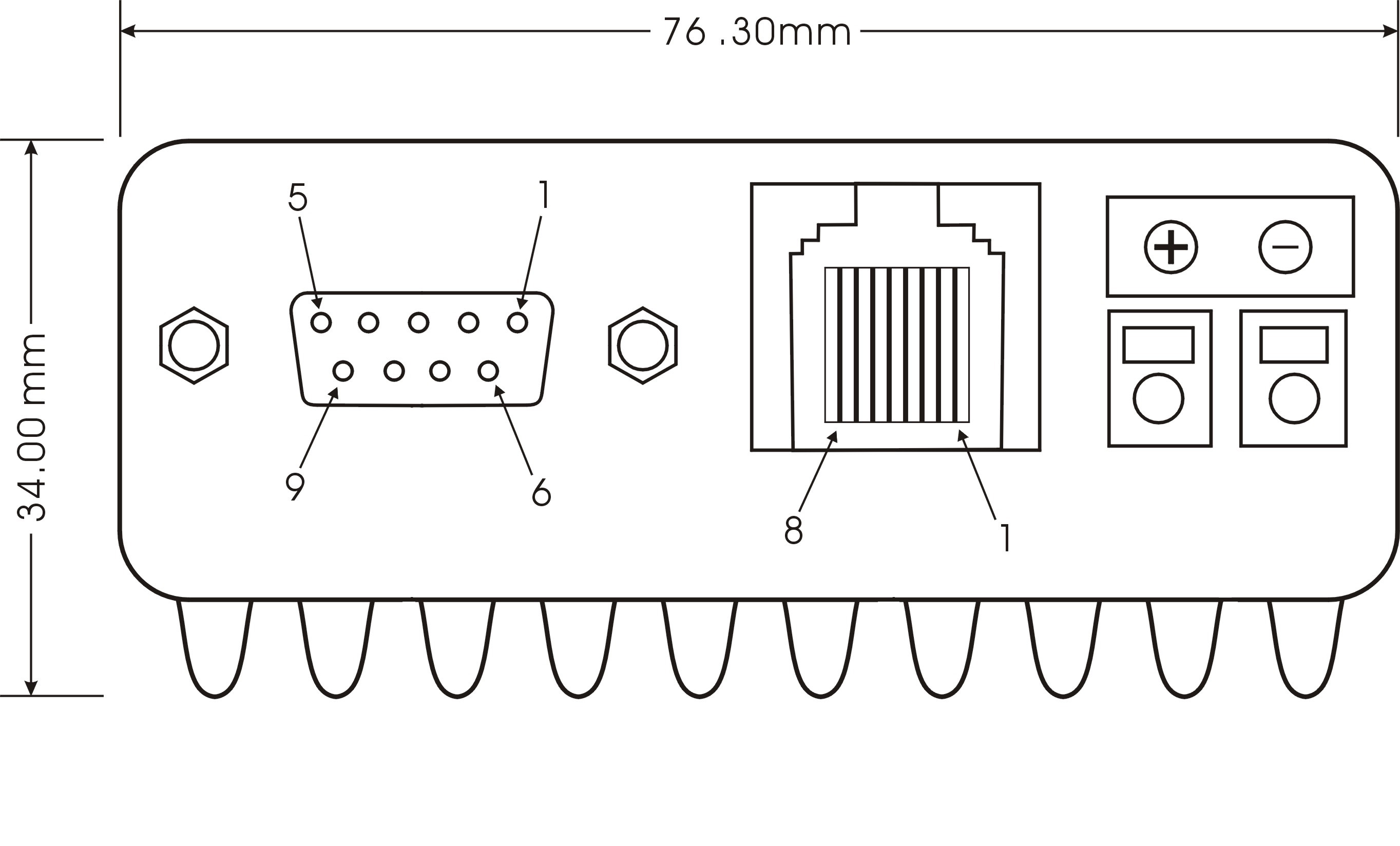

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
——GD230BH是工作于230MHz頻段的高速數傳電臺，空中速率為9600和19200bps。體積小（僅12.5×7.6×3.4厘米），重量輕（僅370克），非常便于嵌入和二次集成。本型號產品有10W中功率配置（GD230BH-10）和1.5W小功率配置（GD230BH-1.5）。
● 業內230MHz頻段體積最小的10W電臺；
● 通過設置軟件設定發射功率，提供5級可設置功率；
● 采用溫補頻率基準源，確保高穩定收發頻率；
● 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；
● 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；
● 采用頻率合成技術，通過設置軟件方便地設置頻率；
● 提供多種數據接口配置，方便連接各種外部設備進行數據傳輸；
● 透明數據傳輸，支持點對點、點對多點、靈活組網；
● 兼容話音傳輸，方便實現通話；
● 可選配手持通話器配件，直接對講，方便工程施工；
● 工業級產品設計，溫度范圍寬。
總體技術指標
| _頻率范圍 | _223～235MHz |
| _數字調制方式 | _GMSK或4-FSK |
| _信道傳輸速率 | _9600/19200bps可選 |
| _信道間隔 | _25KHz |
| _頻率穩定度 | _±2.0ppm （-40～+70℃） |
| _信道總數 | _60 / 16 （出廠默認配置為16） |
| _數據接口 | _EIA-232，EIA-485，TTL |
| _數據接口模式 | _異步數據傳輸 |
|
_接口數據結構 |
_1位起始位+8位數據+停止位 或 1位起始位+8位數據+1位校驗位+停止位 _其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 _默認1位停止位，可通過計算機設置為2位 |
|
_數據接口速率 |
_60信道：38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置 _16信道：19200/9600/4800/2400bps，可通過計算機設置 |
| _額定電源電壓 | _直流12V（11～14V） |
|
_電源消耗電流 |
_中功率配置機型10W滿功率發射時 ＜1.7A@ 12V _低功率配置機型1.5W滿功率發射時 ＜0.6A@ 12V _接收時電流＜120mA _待機時電流＜90mA |
| _天線阻抗 | _50Ω |
| _體積 |
_長×寬×高＝125mm×76mm×34mm |
接收機主要技術指標
| _接收靈敏度 | _≤0.2μV（12dB信納比） |
| _鄰道選擇性 | _≥70dB |
| _互調抑制 | _≥65dB |
| _雜散響應抑制 | _≥70dB |
| _接收失真 |
_≤3% |
| _最大音頻輸出 | _≥0.5W @ 8Ω |
發射機主要技術指標
|
_發射功率 |
_GD230BH-10中功率配置型—10W，可軟件設置為10W、7.5W、5W、2.5W、1W _GD230BH-1.5低功率配置型—1.5W，可軟件設置為1.5W、1W、0.6W、0.3W、0.1W |
| _最大頻偏 | _5KHz |
| _鄰道功率 | _≤-70dB |
| _雜散射頻分量 | _≤-70dB |
| _調制失真 | _≤2.5％ |
◆測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆測試程序3【串口測試軟件PCommPro20.rar】
英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
◆標準配置
◆選配
|
|
型號 |
工作頻段 |
信道速率 |
發射功率 |
尺寸 |
|
本型號 |
GD230BH |
223～235MHz |
9600/19200bps |
10W / 1.5W |
12.5×7.6×3.4cm |
|
類似型號 |
GD230VH-E |
223～235MHz |
9600/19200bps |
25W / 8W |
14.5×10.9×4.1cm |
|
223～235MHz |
4800/2400/1200bps |
10W / 1.5W |
12.5×7.6×3.4cm |
||
| GD230CH |
223～235MHz |
9600/19200bps |
25W |
13.6×14.0×4.4 cm |
|
|
GD400BH |
400～470MHz |
9600/19200bps |
7.5W/1.5W |
12.5×7.6×3.4cm |
|
|
GD150BH |
136～174MHz |
9600/19200bps |
10W / 1.5W |
12.5×7.6×3.4cm |
