產品類型：中低速數傳電臺
型號：GD230B
信道速率：4800/2400/1200bps
發射功率：10W
工作頻率：223～235MHz
體積：12.5×7.6×3.4cm
- 產品概述和特點
- 技術參數

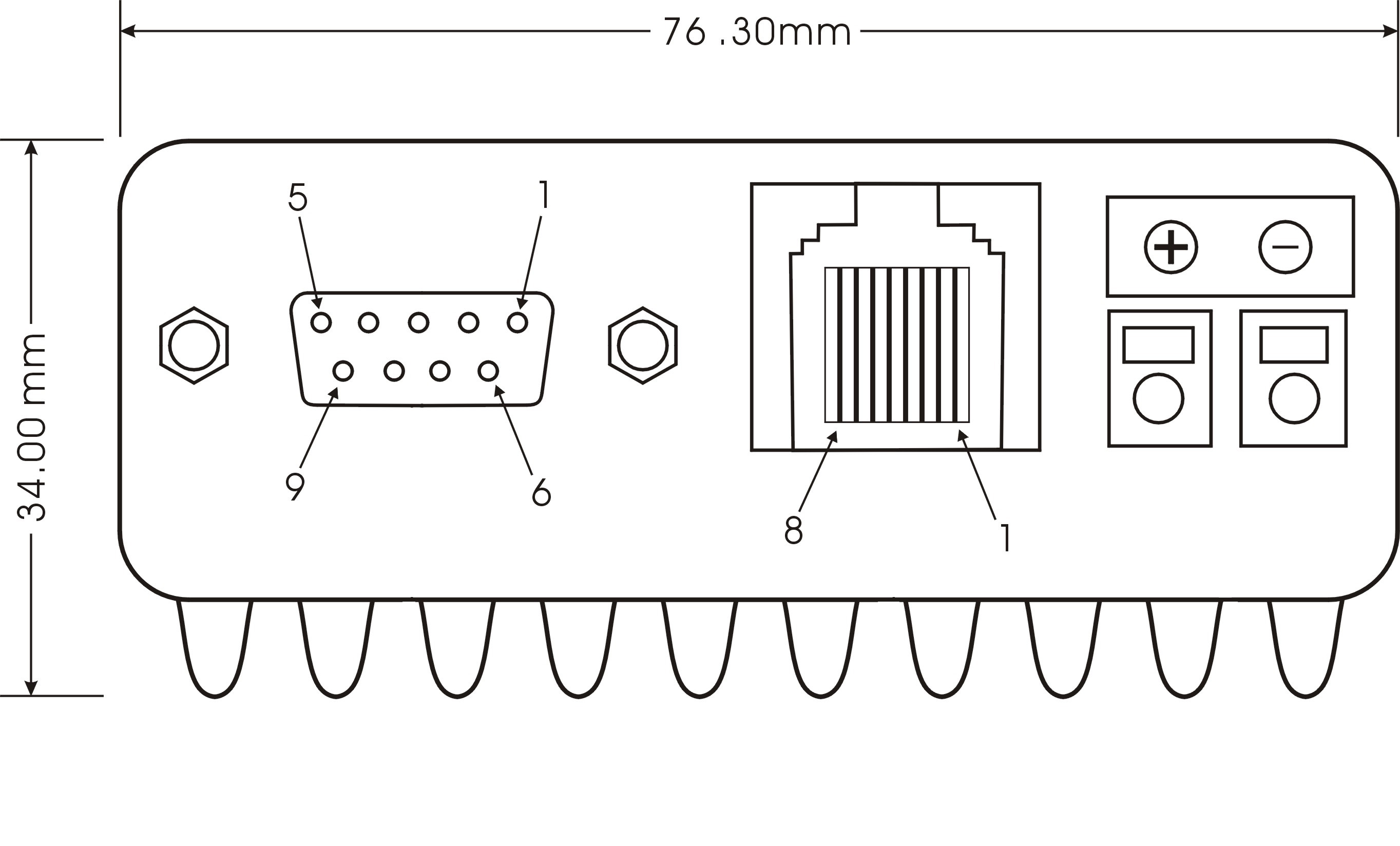

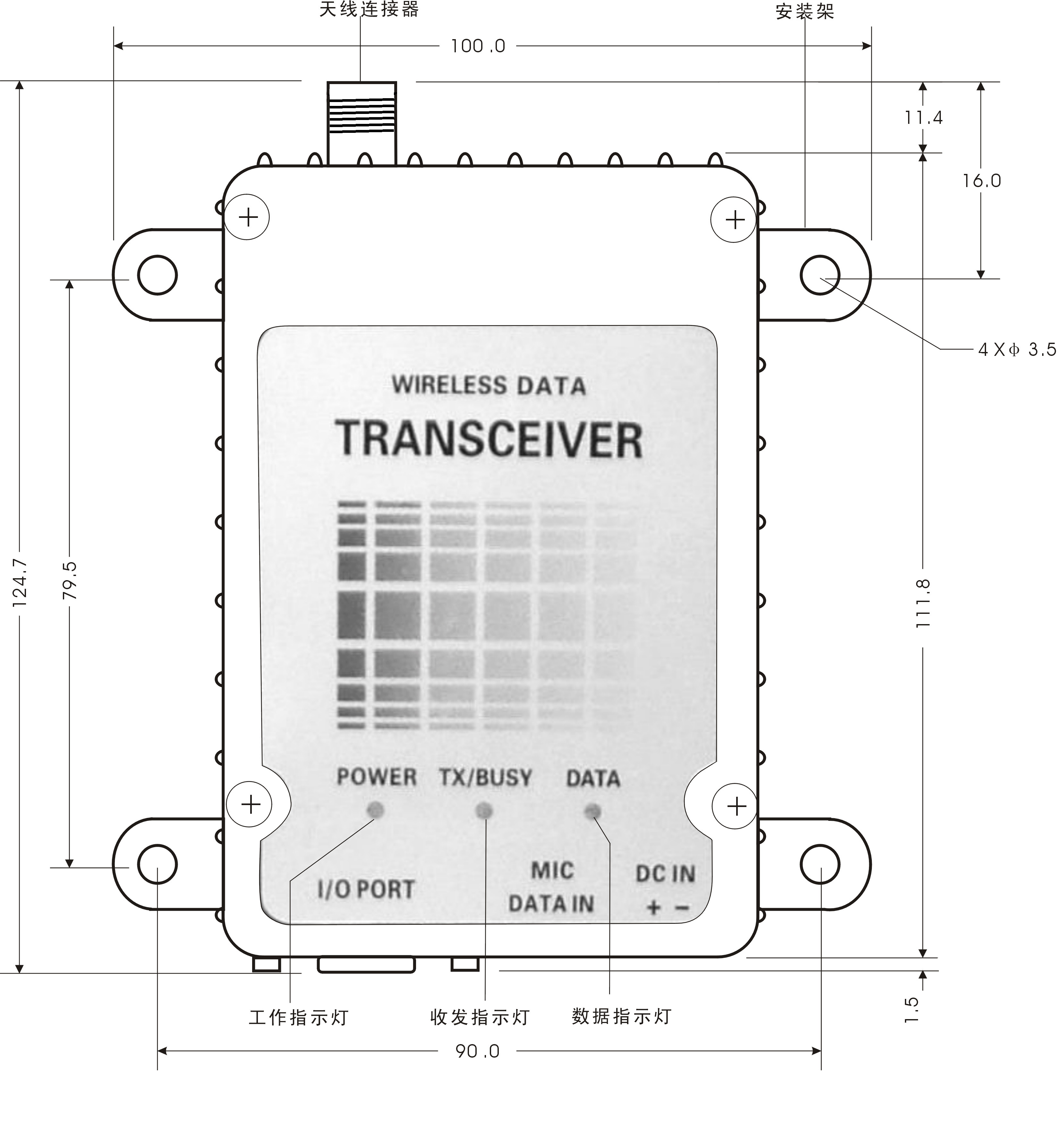

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
——GD230B是工作于230MHz頻段的中低速數傳電臺，空中速率可設置為4800、2400或1200bps。體積小（僅12.5 × 7.6 × 3.4厘米），重量輕（僅370克），非常便于嵌入和二次集成。本型號產品有10W中功率配置（GD230B-10）和1.5W小功率配置（GD230B-1.5）。
● 業內230MHz頻段體積最小的10W電臺；
● 通過設置軟件設定發射功率，提供5級可設置功率；
● 采用溫補頻率基準源，確保高穩定收發頻率；
● 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；
● 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；
● 采用頻率合成技術，通過設置軟件方便地設置頻率；
● 提供多種數據接口配置，方便連接各種外部設備進行數據傳輸；
● 透明數據傳輸，支持點對點、點對多點、靈活組網；
● 兼容話音傳輸，方便實現通話；
● 可選配手持通話器配件，直接對講，方便工程施工；
● 工業級產品設計，溫度范圍寬。
◆ 總體技術指標
|
-頻率范圍 |
-223～235MHz |
|
-數字調制方式 |
-MSK |
|
-信道傳輸速率 |
-4800/2400/1200bps可設置 |
|
-信道間隔 |
-25KHz |
|
-頻率穩定度 |
-±2.0ppm （-40～+70℃） |
|
-信道總數 |
-60 / 16 （出廠默認配置為16） |
|
-數據接口 |
-EIA-232，EIA-485，TTL |
|
-數據接口模式 |
-異步數據傳輸 |
|
-接口數據結構 |
-1位起始位+8位數據+停止位 -或 1位起始位+8位數據+1位校驗位+停止位 -其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 -默認1位停止位，可通過計算機設置為2位 |
|
-數據接口速率 |
-60信道：38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置 -16信道：9600/4800/2400/1200bps，可通過計算機設置 |
|
-額定電源電壓 |
-直流12V（11～14V） |
|
-電源消耗電流 |
-中功率配置機型10W 滿功率發射時 ＜1.7A @ 12V -低功率配置機型1.5W 滿功率發射時 ＜0.6A @ 12V -接收時電流＜100mA -待機時電流＜85mA |
|
-天線阻抗 |
-50Ω |
| -體積 |
-長×寬×高＝125mm×76mm×34mm |
◆ 接收機主要技術指標
|
-接收靈敏度 |
-≤0.2μV（12dB信納比） |
|
-鄰道選擇性 |
-≥70dB |
|
-互調抑制 |
-≥65dB |
|
-雜散響應抑制 |
-≥70dB |
|
-接收失真 |
-≤3% |
|
-最大音頻輸出 |
-≥0.5W @ 8Ω |
◆ 發射機主要技術指標
|
_發射功率 |
_GD230B-10中功率配置型—10W，可軟件設置為10W 、7.5W、5W、2.5W、1W _GD230B-1.5低功率配置型—1.5W，可軟件設置為1.5W 、1W、0.6W、0.3W、0.1W |
|
_最大頻偏 |
_5KHz |
|
_鄰道功率 |
_≤-70dB |
|
_雜散射頻分量 |
_≤-70dB |
|
_調制失真 |
_≤2.5％ |
◆ 測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆ 測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆ 測試程序3【串口測試軟件PCommPro20.rar】
英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
|
|
型號 | 工作頻段 | 信道速率 | 發射功率 | 尺寸 |
| 本型號 | GD230B | 223～235MHz | 4800/2400/1200bps | 10W / 1.5W | 12.5×7.6×3.4cm |
|
類似型號 |
GD230V-E | 223～235MHz | 4800/2400/1200bps | 25W / 8W | 14.5×10.9×4.1cm |
| GD230BH | 223～235MHz | 9600/19200bps | 10W / 1.5W | 12.5×7.6×3.4cm | |
| GD230C | 223～235MHz | 4800/2400/1200bps | 25W | 13.6×14.0×4.4cm | |
| GD400B | 400～470MHz | 4800/2400/1200bps | 7.5W / 1.5W | 12.5×7.6×3.4cm | |
| GD150B | 136～174MHz | 4800/2400/1200bps | 10W / 1.5W | 12.5×7.6×3.4cm |
